$8,000

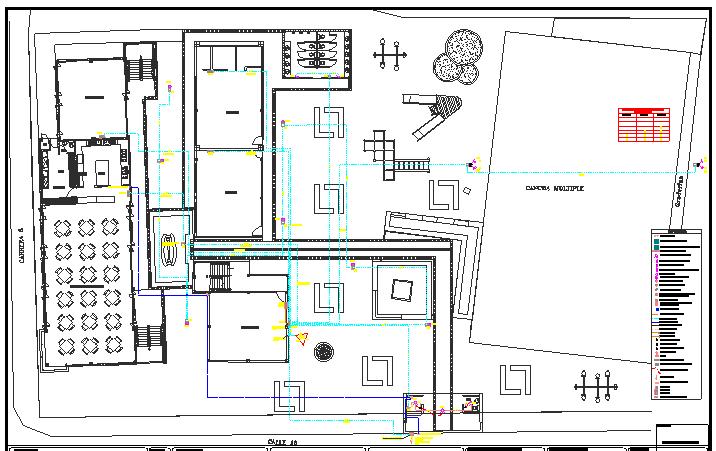

Diseño eléctrico y memorias de cálculo para casa o edificio por metro cuadrado

Diseño eléctrico y memorias de cálculo para casa o edificio por metro cuadrado1

En Oficina.

precio total, entrega a domicilio incluida en Colombia
Plazo de entrega: realiza tú pedido ya y lo obtendrás máximo en 6 semanas.

Enviado y vendido por aconstructoras.com

Descripción:


Estado del producto: Nuevo

Características del producto

planos y memorias digitales e impresos

1. ALCANCE DE LA PROPUESTA

Estudios eléctricos preliminares: comprenden la identificación de los requerimientos Energéticos del proyecto.

Calculo de los parámetros eléctricos del terreno: Medición y cálculo de la resistividad aparente y cálculo del diseño del sistema de puesta a tierra requerido por la Subestación y el sistema de apantallamiento de las redes de media tensión.

Diseño de acometidas en media tensión subterránea así como canalizaciones, Cámaras de inspección y mantenimiento.

Diseño de subestaciones: Cálculo de la capacidad necesaria para alimentar las cargas presentadas con proyección a futuro, indicando tipo de subestación, potencia del transformador, conductores y protecciones.

Diseño de Acometidas en baja tensión subterránea así como canalizaciones, cámaras de inspección y mantenimiento.

Diseño de sistemas de iluminación exterior vial, peatonal, ornamental y deportivo así como la evaluación de costos para la implementación de alumbrado solar fotovoltaico donde sea autosostenible desde el punto de vista inversión inicial y costos de operación y mantenimiento.

Diseño instalaciones eléctricas de uso general para sistemas de riego de zonas verdes, sistemas de vigilancia, escenarios deportivos, caseta comunal, ascensores etc.

Calculo del sistema de protecciones contra descargas Atmosféricas: Estudio de Riesgo y calculo selección de protecciones de subestaciones y edificaciones.

Diseño de Instalaciones Eléctricas internas de fuerza e iluminación.

Coordinación de protecciones desde usuario final hasta subestaciones de distribución.

Aprobación del diseño: Cumplimiento de los requisitos de diseño exigidos por el operador de red local.

Tabla 1: Contenido de la propuesta

ACTIVIDADES DE DISEÑO

La consultoría propuesta tiene el siguiente alcance:

1.1.1 Localización del proyecto GEOREFERENCIADA (coordenadas reales) indicando el punto de arranque y ge oposición de subestaciones

1.1.2 Diseño de red de distribución de 13.2 kV

1.1.3 Diseño de subestaciones de distribución

1.1.3.1 Selección tipo de subestación a diseñar

1.1.3.2 Selección del transformador de potencia.

1.1.3.3 Cálculo y selección de Interruptores, Seccionadores, fusibles y demás Elementos.

1.1.3.4 Cálculo y selección de descargadores de sobretensión.

1.1.3.5 Diseño del Sistema exterior de protección contra descargas atmosféricas (SPDA)

1.1.3.6 Diseño del Sistema de puesta a tierra (SPT).

1.1.3.7 Selección de aisladores de la subestación eléctrica.

1.1.3.8 Coordinación de protecciones.

1.1.3.9 Diseño Obras civiles para subestación (Espacio para celdas, Protecciones, Trampa de Aceite, Cárcamo, poste o apoyos para transformador según el tipo de subestación).

1.1.3.10 Diseño de sistema de iluminación exterior

1.1.3.11 Diseño de acometidas en media y baja tensión subterráneas

1.1.3.12 Gestión ante operador de red aprobación del proyecto eléctrico.

1.1.3.13 Diseño instalaciones eléctricas externas de uso general

1.1.3.14 Diseño instalaciones eléctricas internas.

1.1.3.15 Diseño instalaciones internas de audio y video.

1.1.3.16 Elaboración de Ingeniería de detalle (Selección de materiales, elementos, Disposición de los mismos, presupuesto de obra)

1.1.3.17 Presentación informe consultoría con memorias, y planos aprobados por ENERCA S.A. E.S.P.

2. TIEMPOS DE EJECUCION

6 SEMANAS

Nota: Los tiempos para la aprobación del proyecto pueden variar según lo disponga la Empresa de Energía caso en el que se declara tiempo muerto y se puede proyectar la suspensión temporal del contrato hasta el pronunciamiento de Empresa de Energía

3. METODOLOGÍA

Para la ejecución del diseño eléctrico serán necesarios los datos de ubicación del proyecto y estratificación y cargas especiales a conectar; para la identificación de las condiciones iníciales se realizará una visita de obra y un levantamiento arquitectónico y eléctrico preliminar, una vez establecidas las condiciones del proyecto se procede con la realización de las actividades descritas en la tabla 1, siguiendo el cronograma de trabajo de la tabla 2.

El diseño se realizará de acuerdo a lo exigido Instalaciones Eléctricas (RETlE), RETILAP y lo establecido en la norma técnica NTC 2050 y será realizado por profesionales idóneos en el tema, debidamente matriculados y con experiencia en el campo del diseño eléctrico. Una vez aprobado el diseño por parte de (empresa de energía) se entregará al propietario una copia aprobada de la documentación exigida por parte de la empresa de energía.
